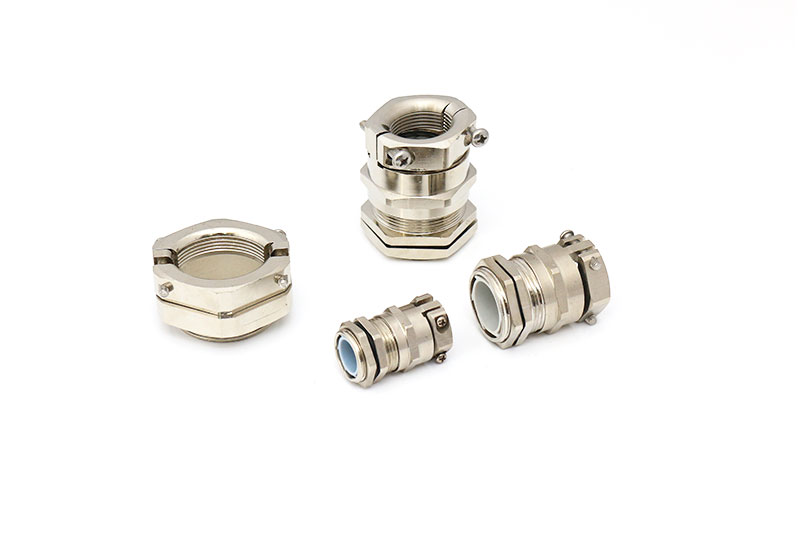

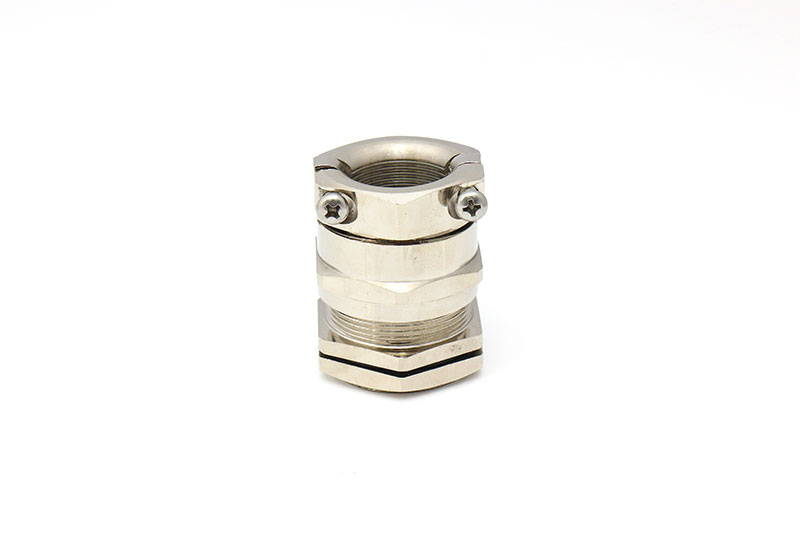

黃銅鍍鎳雙鎖緊索頭密封金屬電纜接頭防水固定頭格蘭頭
分類：金屬電纜防水接頭
型號：DHSM
品牌：ATR
產地：寧波市奉化區
廠家：奉化市安泰爾電器有限公司
產品詳情
產品概述
雙鎖緊金屬電纜接頭防水固定接頭格蘭頭是一款主要用在對電纜抗拉強度有要求的場所的產品，在造船、儀器儀表、自動化設備以及煤礦工程上的電源進出線使用此款雙鎖緊索頭固定較為合適;本產品采用優質H58-3黃銅材質生產，含銅量高，內部芯套為PA66防護等級的新料，改良型的橡膠密封圈。
結構圖
技術參數
DHSM-M公制螺紋
| 規格型號 | 螺紋規格 | 卡口范圍 | 螺紋外徑 | 螺紋長度 | H(mm) | 扳手尺寸 | 包裝單位 |
| DHSM-M12 | M12*1.5 | 3～6.5 | 12 | 5 | 26 | 14 | 50 |
| DHSM-M16-H | M16*1.5 | 3～6.5 | 16 | 6 | 26 | 14/18 | 50 |
| DHSM-M16 | M16*1.5 | 4～8 | 16 | 6 | 28 | 17/18 | 50 |
| DHSM-M16-D | M16*1.5 | 5～10 | 16 | 6 | 30 | 20 | 25 |
| DHSM-M18 | M18*1.5 | 5～10 | 18 | 6 | 30 | 20 | 25 |
| DHSM-M20-H | M20*1.5 | 5～10 | 20 | 7 | 30 | 20/22 | 25 |
| DHSM-M20 | M20*1.5 | 6～12 | 20 | 7 | 30.5 | 22 | 25 |
| DHSM-M20-D | M20*1.5 | 8～14 | 20 | 7 | 30.5 | 24 | 25 |
| DHSM-M24-H | M24*1.5 | 6～12 | 24 | 7 | 30.5 | 22/27 | 25 |
| DHSM-M24 | M24*1.5 | 8～14 | 24 | 7 | 30.5 | 24/27 | 25 |
| DHSM-M25-H | M25*1.5 | 8～14 | 25 | 7 | 30.5 | 24/28 | 25 |
| DHSM-M25 | M25*1.5 | 10～16 | 25 | 7 | 34.5 | 28 | 25 |
| DHSM-M25-D | M25*1.5 | 13～18 | 25 | 7 | 36 | 30 | 25 |
| DHSM-M27-H | M27*2.0 | 11～16 | 27 | 8 | 34.5 | 30 | 25 |
| DHSM-M27 | M27*2.0 | 13～18 | 27 | 8 | 36 | 30 | 25 |
| DHSM-M30-H | M30*2.0 | 13～18 | 30 | 8 | 34.5 | 30/34 | 25 |
| DHSM-M30 | M30*2.0 | 13～18 | 30 | 8 | 36 | 30/34 | 25 |
| DHSM-M32-H | M32*1.5 | 13～18 | 32 | 8 | 34.5 | 30/36 | 20 |
| DHSM-M32 | M32*1.5 | 15～22 | 32 | 8 | 36 | 36 | 20 |
| DHSM-M32-D | M32*1.5 | 18～25 | 32 | 8 | 38 | 40 | 20 |
| DHSM-M36-H | M36*2.0 | 18～25 | 36 | 8 | 43 | 36/40 | 20 |
| DHSM-M36 | M36*2.0 | 15～22 | 36 | 8 | 43 | 40 | 20 |
| DHSM-M40-H | M40*1.5 | 18～25 | 40 | 9 | 38 | 40/45 | 10 |
| DHSM-M40 | M40*1.5 | 21～30 | 40 | 9 | 43 | 45 | 10 |
| DHSM-M40-D | M40*1.5 | 22～32 | 40 | 9 | 43 | 50 | 10 |
| DHSM-M42 | M42*2.0 | 22～32 | 42 | 9 | 43 | 50 | 10 |
| DHSM-M48 | M48*2.0 | 22～32 | 48 | 9 | 48 | 50/55 | 5 |
| DHSM-M50 | M50*1.5 | 30～38 | 50 | 9 | 50 | 55/58 | 5 |
| DHSM-M63 | M63*1.5 | 37～44 | 63 | 10 | 50 | 65/70 | 5 |
| DHSM-M63-D | M63*1.5 | 42～53 | 63 | 10 | 52 | 75 | 5 |
